1、Значение пяти осей
Пятиосевой ЧПУ относится к машинному инструменту с ЧПУ, оснащенному пятью независимыми осями движения.Этот вид станка может выполнять точные операции по резке и обработке в нескольких направлениях посредством связанного движения во время процесса обработки. По сравнению с традиционным трехосновым станком CNC, он имеет более высокие возможности обработки и гибкость. Его пять осей обычно включают в себя ось X, ось Y, ось Z и две оси вращения,обычно A-ось и C-осьБлагодаря соединенному движению этих пяти осей, заготовка может быть разрезана и обработана под несколькими углами и направлениями.
2、Пятиосевой общий ЦНП-процесс
Будучи передовой технологией обработки с помощью ЧПУ, он может выполнять операции по резке и обработке в нескольких направлениях для достижения высокоточной обработки сложных деталей.Ниже приведен общий процесс пятиосной станковой обработки с помощью ЧПУ:
(1)Проектирование и моделирование: во-первых, с помощью программного обеспечения для компьютерного проектирования (CAD) создается трехмерная модель детали.
(2)Планирование пути инструмента: Использование программного обеспечения вспомогательного производства (CAM) для планирования пути инструмента на основе геометрии и требований к обработке детали.Планирование пути инструмента учитывает последовательность резки компьютера, выбор инструмента, скорость резки и другие факторы для максимизации эффективности и качества обработки.
(3)Застегивание заготовки: установка заготовки на рабочем столе пятиосевого станка с ЧПУ, застегивание и закрепление для обеспечения стабильности и точности положения заготовки.
(4)Предварительная настройка обработки: настройка параметров обработки пятиосной станки с ЧПУ в соответствии с запланированным маршрутом инструмента.для обеспечения надлежащих условий резки.
(5)Операция обработки: Запустите пятиосевой станковой инструмент с ЧПУ, и инструмент выполняет операции резки и обработки в соответствии с заранее запланированным маршрутом.В) пятиосевой станка с ЧПУ позволяют инструменту двигаться и вращаться в нескольких направлениях посредством связанного движения для достижения обработки сложных форм.
(6)Замена и настройка инструмента: в зависимости от потребностей работы с обработкой может потребоваться замена инструментов различных типов или спецификаций.положение и направление инструментов необходимо тщательно регулировать и калибровывать для обеспечения точности и согласованности обработки.
(7)Инспекция и контроль качества: после завершения обработки контроль и проверка качества проводятся путем измерения и контроля размеров,качество поверхности и другие характеристики заготовкиПри необходимости могут быть сделаны необходимые корректировки и корректировки.
Ключ к пятиосевой технологии обработки с помощью ЦНЦ заключается в планировании пути инструмента и пятиосевом управлении связью.и широко используется в производственных областях, которые требуют точных деталей.
3、 Основные преимущества пятиосевого ЧПУ
(1) Комплексные возможности обработки форм: Пятиосное ЧПУ может резать под несколькими углами и направлениями, и может обрабатывать заготовки, такие как сложные изогнутые поверхности,спиральные формы и трехмерные структуры, которые трудно обрабатывать традиционными методами.
(2) Высокая точность обработки: с помощью движения связки пяти осей можно достичь высокой точности обработки заготовки, обеспечивая лучшее качество и точность обработки.
Сокращение этапов процесса и времени зажима: пятиосевой ЧПУ может выполнять несколько операций обработки в одном зажимании,уменьшение необходимости повторного зажима и регулирования заготовки и повышение эффективности обработки.
(3) Улучшить эффективность производства: Пятиосное ЦНК может одновременно выполнять несколько операций обработки, сокращая время обработки и повышая эффективность производства.
(4) Более широкий объем применения: пятиосевой ЧПУ широко используется в аэрокосмической, автомобильной промышленности, производстве форм, медицинском оборудовании и других областях и может обрабатывать сложные детали и заготовки.
(Действие 5-осевой станции с ЧПУ является относительно сложным и требует системы управления, которая может реализовать взаимосвязанное движение пяти осей.затраты на инвестиции и техническое обслуживание пятиосной станции CNC высоки, и он подходит для сценариев применения, требующих высокой точности и сложности обработки.
4Примеры применения
Пятиосевое ЧПУ имеет важные применения в производстве точных деталей.требующие высокоточных способностей обработки и превосходного качества поверхностиНиже приведены примеры применения пятиосевого ЧПУ на прецизионных деталях:
Оптические детали: Пятиосное ЧПУ широко используется в производстве точных деталей в оптической промышленности, таких как линзы, призмы, рефлекторы и т. д.Он может реализовать обработку сложных изогнутых поверхностей и высокоточные оптические свойства.
Части из титанового сплава: Пятиосевое ЧПУ играет важную роль в производстве частей из титанового сплава, который обладает высокой прочностью, низкой плотностью и отличной коррозионной стойкостью.Из-за его сложных для обработки характеристик, пятиосевой ЧПУ может реализовать сложные операции резки и обработки, чтобы удовлетворить потребности в высокой точности и сложных формах.
Части медицинских изделий: Пятиосевое ЧПУ используется для обработки точных деталей в производстве медицинских изделий, таких как искусственные суставы, имплантируемые устройства и т. д.Эти детали обычно требуют очень точных размеров и качества поверхности, и пятиосевой ЧПУ может достичь сложной обработки форм для удовлетворения требований точности медицинских изделий.
Аэрокосмические детали: пятиосевое CNC также широко используется в производстве точных деталей в аэрокосмической области..Пятиосный ЦНС может выполнять сложные операции по резке и обработке, обеспечивая высокую точность и высокое качество деталей.
Части электронных устройств: Пятиосновое ЧПУ также имеет важное применение в производстве деталей электронных устройств, таких как микроконнекторы, носители чипов и т. Д.Эти части часто имеют крошечные размеры и сложные структуры, требующие высокоточных технологий обработки и превосходного качества поверхности.
Пятиосевой ЧПУ делает обработку точных деталей более эффективной, точной и надежной благодаря своей возможности многоосевого соединения и высокоточному управлению.Его применение в области высокоточного производства обеспечивает важную техническую поддержку производства высокоточных деталей.
5、Шен Чжэнь, промышленник.
Чистое мастерство, быстрое производство, обработка прототипов с использованием различных пластмасс и металлов в качестве материалов, полностью построенные по чертежам,с гарантированной точностью и красивым внешним видом без различия цветовШэньчжэнь Индустриаль имеет более чем 300 центров обработки CNC, опытный технический персонал и гениальное производство.

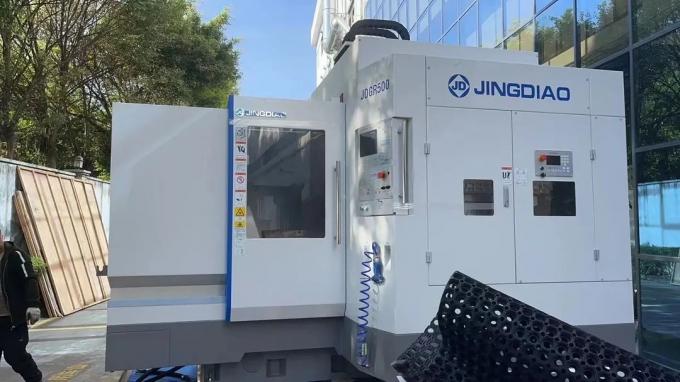

Хорошие новости: новый пятиосевой ЧПУ нашей компании для обработки металлических деталей имеет пропускную способность 700 мм и пропускную способность диаметром 550 мм.Будьте первым, кто сделает заказ и получите скидку.!
